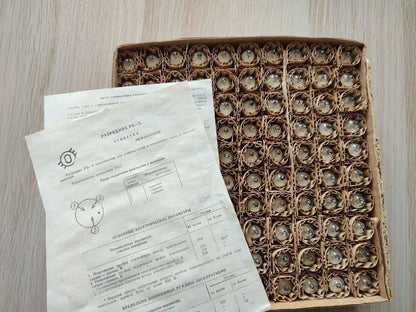

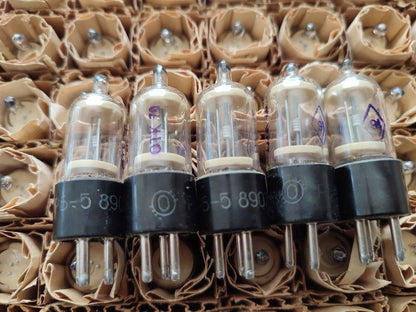

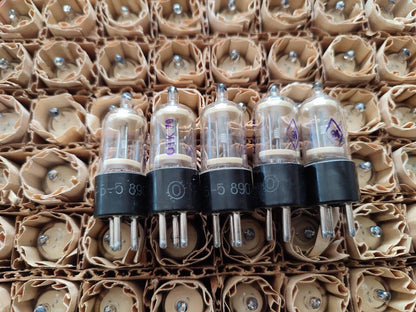

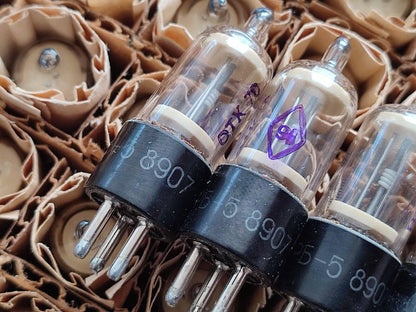

5x RB-5 / PB-5 sovietinis kriptonu užpildytas dujų iškrovos kibirkštinio tarpo vamzdis TSRS

5x RB-5 sovietinis kriptonu užpildytas ribotuvas SSRS NOS OTK dujų išlydžio kibirkštinio tarpo vamzdis

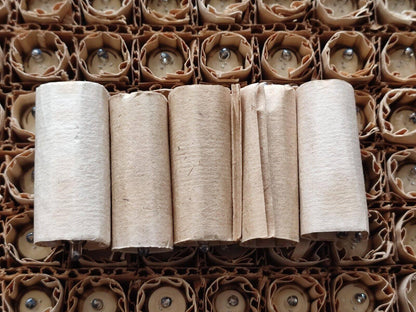

Partija 5 vnt.

Naujas, nei karto nenaudotas, is seno sandelio

Iškroviklis RB - kibirkštinis tarpas skirtas apsaugoti ryšio linijas, antenos įrenginius, grandines ir įrenginius nuo žaibo išlydžių ir kitų trumpalaikių viršįtampių.

Iškrovikliai RB priklauso joniniams įtaisams, naudojantiems kibirkšties išlydį.

Kibirkštinio tarpo konteineris pripildytas inertinėmis dujomis (dažniausiai kriptonu).

Kai apsaugotoje grandinėje veikia normali įtampa, neviršijanti vardinės įtampos, iškroviklyje nustatomas tylaus iškrovimo režimas. Iškroviklio varža tokiomis sąlygomis yra tokia didelė, kad jo įtraukimas į liniją ar grandinę praktiškai neturi įtakos jų veikimui.

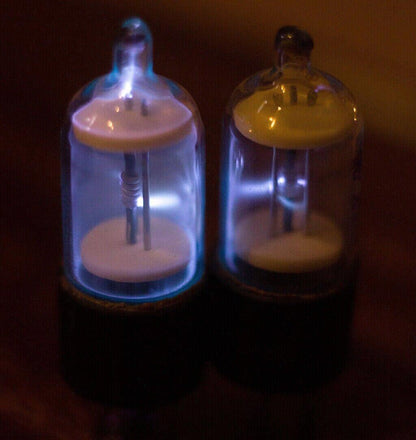

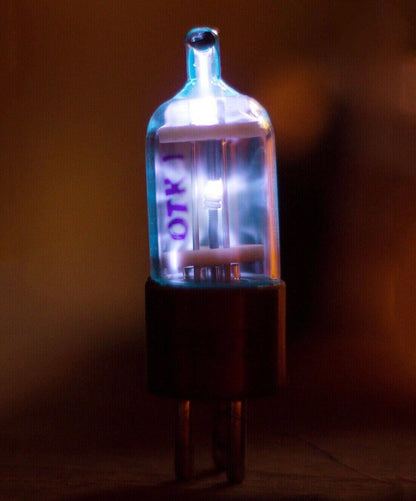

Įtampai viršijus leistiną, RB iškroviklyje susidaro kibirkštinis išlydis, jo varža smarkiai krenta, iškroviklis tarsi trumpai jungia liniją, apsaugodamas prie šios linijos prijungtą įrangą nuo perkrovų. Tokiu atveju per kibirkšties tarpą teka didelė srovė, o jo elektrodų įtampa mažėja.

Jei viršįtampio šaltinio galia yra didelė, tada kibirkštinis išlydis virsta lankiniu išlydžiu, jei ši galia maža, tada sumažėjus iškrovos srovei, prietaisas persijungs į tylaus iškrovimo režimą, nes esant dujų slėgiui jame esantys, nėra nei kibirkšties, nei švytėjimo išlydžių esant normaliai įtampai ant elektrodų neišsaugomi.

Specifikacijos:

Gedimo dažnis, Hz: ne didesnis kaip 1 Hz
Skilimo energija, džauliai: ne daugiau kaip 10
Pertraukimo įtampa tarp elektrodų (linija-linija), V: ne mažesnė kaip 500V
Pertraukimo įtampa tarp elektrodų (įžeminimo linija), V: ne mažiau 340 V, ne daugiau 460 V
Elektros išlydžio pabaigos įtampa, V: ne mažesnė kaip 210V
Izoliacijos varža elektrodais, MOhm: ne mažiau 200V

Skersmuo, mm, ne didesnis kaip 18
Aukštis, mm, ne didesnis kaip 60
Svoris, g, ne daugiau kaip 12

Smeigtuko priskyrimas:
1 - "linija"
2 - "Einija"

3 - " GND “
