NAUJAS NOS 6J4 Vakuuminio vamzdelio keitimas (ekvivalentas): ~6AC7 ~6AJ7 ~1649 ~1682 ~6134 ~6AB7)

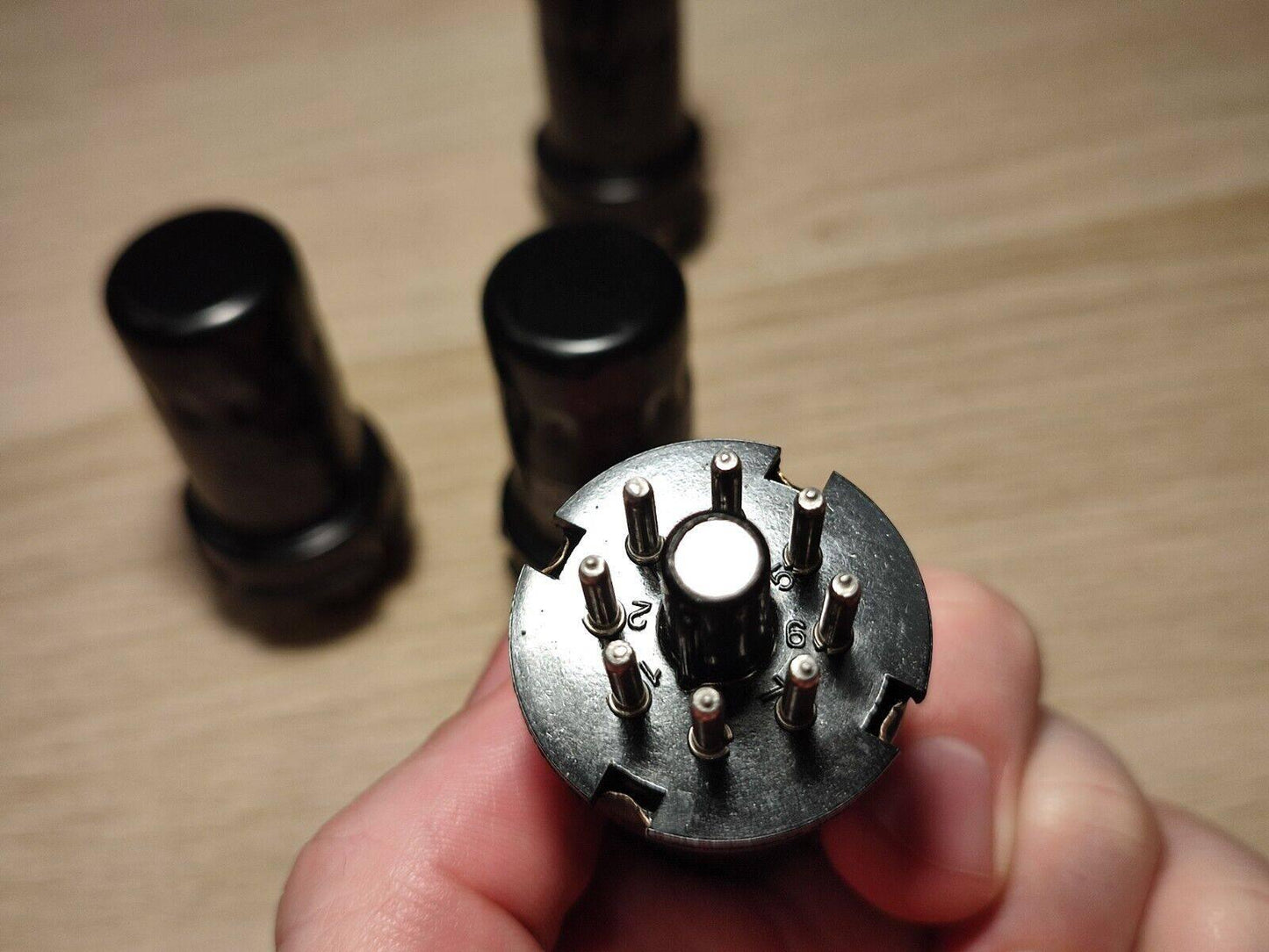

Vamzdžiai turi metalinį pagrindą
6J4 T
ube duomenų lapas:
Vardiniai elektros duomenys:
• Šilumos įtempimas, V 6,3
• Anodo įtampa, V 300
• Įtampa ant antrojo tinklelio, V 150
• Įtampa trečiajame tinkle, V 0
• Katodo grandinės varža automatiniam poslinkiui, 160 omų
• Kaitinamojo siūlelio srovė, mA 450 ± 25
• Srovė anodo grandinėje, mA 10,25 ± 2,25
• Srovė antrojo tinklo grandinėje, mA 2,2 ± 1,0
• Charakteristikos statumas, mA / V 9,0 ± 2,0
• Vidinė varža, mOhm 3
• Įėjimo varža esant 45-60 MHz dažniams, omų apie 2600
Didžiausi leistini elektros kiekiai:
• Aukščiausia kaitinamojo siūlo įtampa, V 7
• Žemiausia šilumos įtampa, V 5.7
• Didžiausias anodo įtempimas V 330
• Aukščiausia įtampa antrajame tinkle, V 165
• Didžiausia galia, išsklaidoma prie anodo, W 3.3
• Maksimali galia, išsklaidoma antrajame tinkle, W 0,45
• Didžiausia pastovi įtampa tarp katodo ir šildytuvo, V 100
• Didžiausia nuotėkio srovė tarp katodo ir šildytuvo, µA 20
