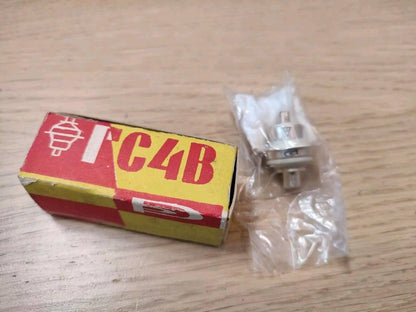

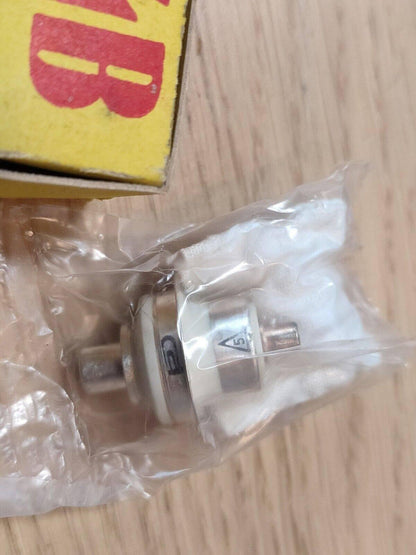

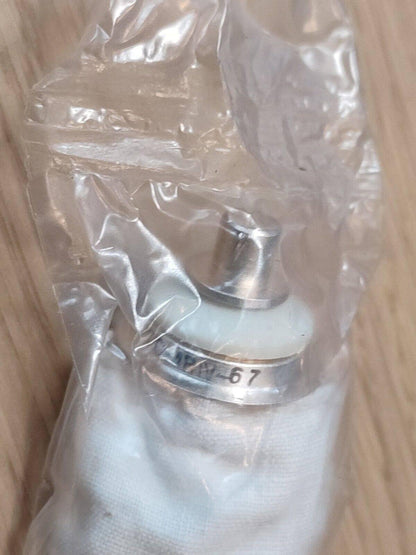

GS-4B / GS-4V RUSSISCHE MIKROWELLENTRIODE NOS-RÖHREN IN BOX

Design - Titankeramik mit zylindrischen Anschlüssen einer Kathode, eines Heizelements und einem Scheibenanschluss eines Gitters.

Wichtigste Betriebseigenschaften des Felds (Vh = 6,3 V, Va = 200 V, Ia = 30 mA)

Heizstrom: (0,47 ± 0,06) A.

Anodenstrom (bei Vа = 120 V, Ug = 0 V): nicht weniger als 20 mA.

Der Kathodenemissionsstrom in einem Impuls (bei Vа = Vg = 60 V): nicht weniger als 0,8 A.

Gitterrückstrom (bei Vg = -2 V): nicht mehr als 3 μA.

Die Gitterspannung im Arbeitspunkt - negativ: (2 ± 1,8) V.

Steilheitscharakteristik: (18 ± 3) mA / V.

Schwingleistung (bei Vа = 250 V, Iа = 60 mA, l = 7,2 cm): nicht weniger als 1 W.

Schwingleistung (bei Vn = 6 V): nicht weniger als 0,8 W.

Elektrodenkapazität, pF:

• Eingang : 3 ;

• Ausgabe : nicht mehr als 0 . 04 ;

• durch : 1,8 ± 0,3 .

Langlebigkeit : nicht weniger als 550 Stunden.

Wichtigste maximale Eigenschaften

Heizspannung: (6 - 6,6) V.

Anodenspannung: 350 V.
Netzspannung: 0 V.
Die negative Gitterspannung: 50 V.
Kathodenstrom: 65 mA.
Gitterstrom: 15 mA.
Verlustleistung der Anode: 15 Watt.
Verlustleistung: 0,4 Watt.
Ins Netz eingespeiste Hochfrequenzleistung: 1,5 Watt.
Widerstand im Anodenkreis: 1 kOhm.
Körpertemperatur: 200 ^о C.
Umgebungstemperaturbereich: (-60 bis +100) ^O C.
